Le but de cet exercice est de faire un graphique qui respecte les normes que l'on exige en sciences.

Il est préférable d'ouvrir cette page et le logiciel Calc pour pouvoir lire les instructions ici, et faire votre graphique en même temps sur une autre fenêtre.

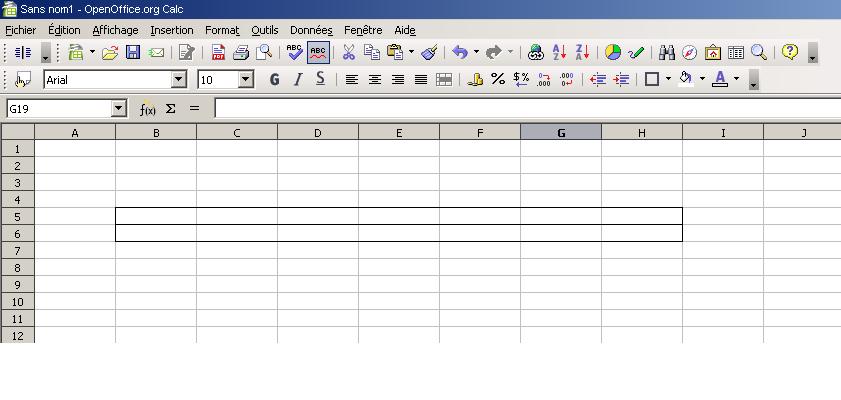

• Ouvrir le logiciel Calc  dans le menu programme( OpenOffice). Voici le genre de fenêtre que l'on obtient.

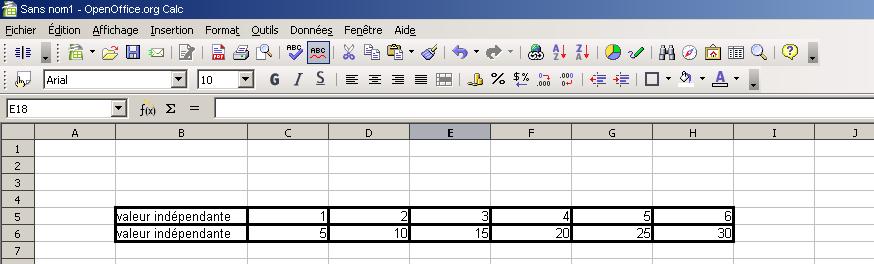

Entrer les données sur deux lignes. Il faut entrer les valeurs en « X » c'est-à-dire ceux qui seront à l'horizontal en premier. Normalement, il s'agit de la variable indépendante. C'est cette valeur qui est fixée par l'expérimentateur en laboratoire et l'autre variable varie en fonction de celle-ci.

Entrer ensuite les données pour la variable qui apparaîtra en « Y ». Normalement cette variable est dépendante de l'autre c'est-à-dire que c'est elle qui a varié pendant l'expérience en fonction de la variable indépendante qui a été ajustée par l'expérimentateur.

Il faut maintenant sélectionner les données qui serviront au graphique. Pour cela, maintenir enfoncé le bouton gauche de la souris dans un coin et le faire glisser jusqu'à l'autre coin puis relâcher.

Cette fenêtre apparaîtra. Il s'agit d'un assistant qui aidera dans les options du graphique. Lorsqu'on a choisi une option, on appuie sur « suivant ». On peut toujours revenir à l'étape précédente.

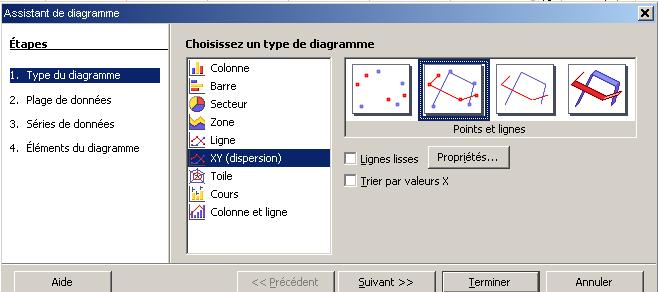

Choisir le type de graphique « XY (dispersion) ». C'est la seule catégorie de graphiques de type scientifique disponible avec Calc. Dans cette catégorie, choisir le sous-type « points et lignes », ce qui correspond le plus au type de graphique que l'on désire obtenir. Si les points que l'on a obtenus expérimentalement ne sont pas alignés, il est préférable de choisir le sous-type « points seuls » sans courbe.

Appuyer sur « Suivant ».

La plage de données étant déjà choisie, on n'a pas à la modifier. Cette plage de données correspond à nos données choisies précédemment . Par contre il faut choisir «  séries de données en lignes » .. Il est à remarquer que l'on a un aperçu de son graphique final. Faire suivant.

Il n'y a rien à modifier. Faire suivant.

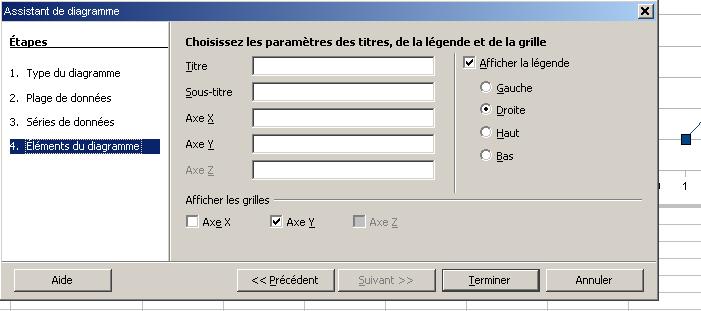

Compléter la légende du graphique : Il faut choisir un titre au graphique et des titres pour les axes des «X» et des «Y».

Faire Terminer

Mettre en surbrillance votre graphique et faire Edition/Copier.

Lancer le programme Writer. Puis faire Edition /Coller

Rédiger votre travail

Enregistrer votre travail en respectant les consignes du professeur !
