ASSOCIATIONS DE DIPÔLES

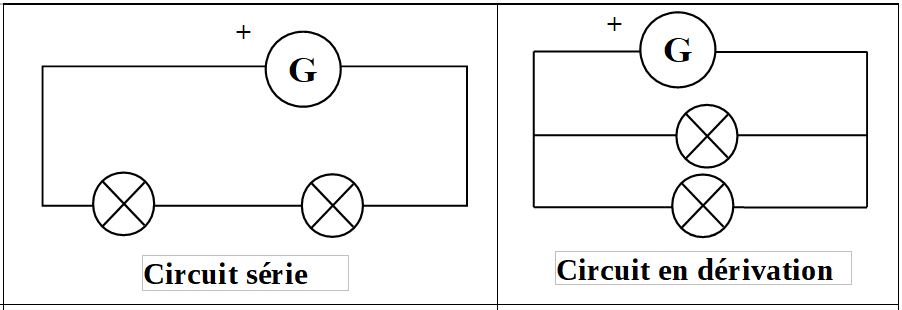

I ) Montages avec deux lampes :

Pour compléter ta fiche, tu peux réaliser les deux types de circuits avec l’animation 1 ou regarder la vidéo.
Remarques:
Pour simuler une lampe grillée, il suffit de l’enlever de son support.

Conseil: commence par construire un circuit avec une seule lampe pour voir l'évolution de l'éclat des les lampes.

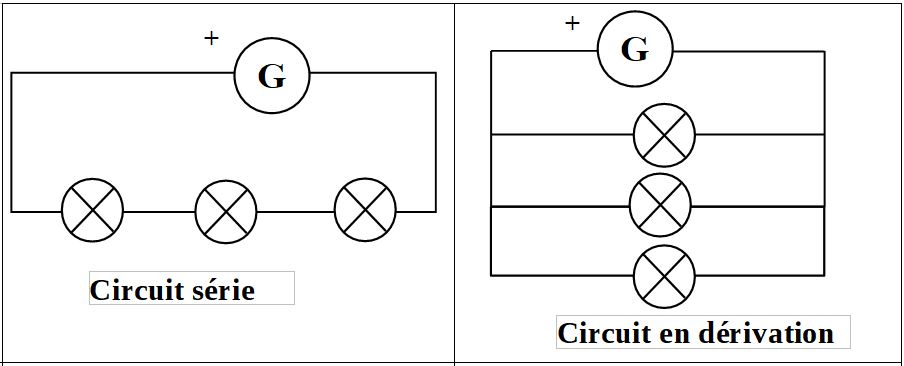

II ) Montage avec trois lampes :


Tu peux réaliser cette expérience en utilisant le laboratoire d'électricité.

La lampe est nommée « ampoule »,
- Réalise d’abord un circuit avec une lampe puis deux lampes puis trois. Cela pour le circuit série et le circuit en dérivation.
- Pour supprimer une lampe, il faut cliquer dessus puis la mettre à la poubelle.


Vous pouvez avoir directement le schéma en cliquant sur le symbole de la pile.

Attention : le symbole de la lampe n’est pas le même, le logiciel ne respecte pas non plus le fait que les fils de connexion doivent être verticaux ou horizontaux.

Bonne manipulation:

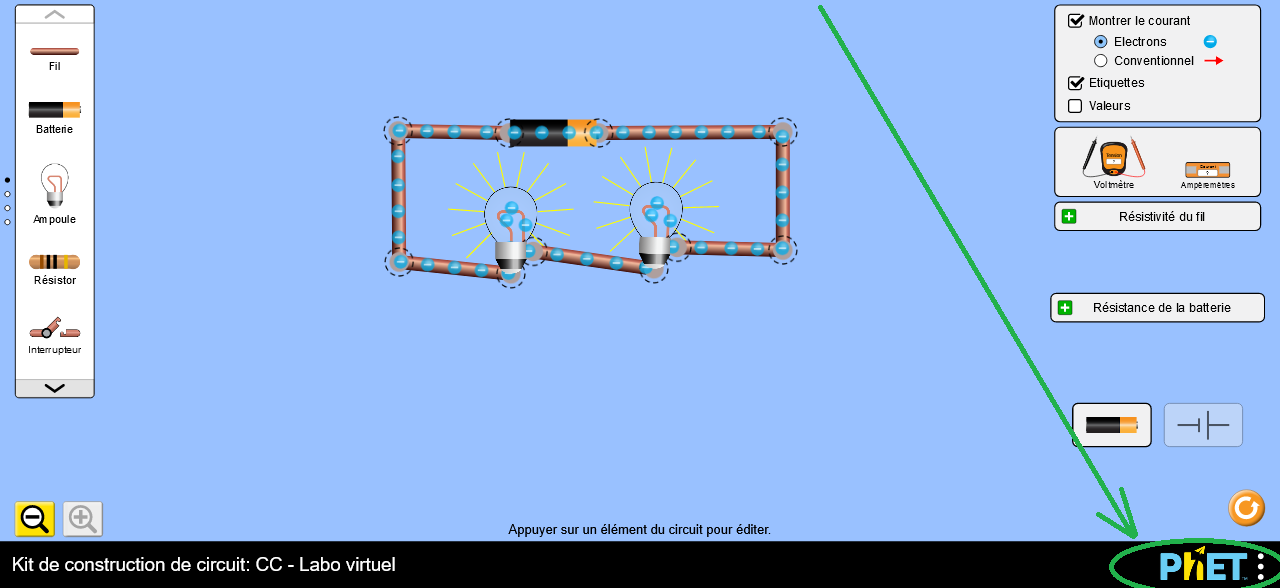

Ci dessous un exemple de circuit réalisé : en cliquant sur PHET, on peut enregistrer une image de son circuit  !!



III) Résumé  :  animation
